Poligon Energooszczędności w Tarnowie
w projekcie: Małopolskie Laboratorium Budownictwa Energooszczędnego
Wspólne przedsięwzięcie Politechniki Krakowskiej i Zespołu Szkół Budowlanych w Tarnowie, łączące badania naukowe z edukacją zawodową, przemysłem i usługami branży budowlanej.
Jest elementem strategii wspierania przez Samorząd Województwa i Gminę Miasta Tarnowa rozwoju technologii oraz wdrażania idei budownictwa o niskim zużyciu energii współfinansowanym z Małopolskiego Regionalnego Programu Operacyjnego.
Dyrektywa unijna
• Art. 9 dyrektywy 2010/31/UE nakłada wymóg zapewnienia, by budynkami o niemal zerowym zużyciu energii były:
– od 01stycznia 2019 r. nowe budynki zajmowane przez władze publiczne oraz będące ich własnością
– od 01 stycznia 2021 r. wszystkie nowe budynki
Wspólny projekt Politechniki Krakowskiej i Zespołu Szkół Budowlanych jako jednostki organizacyjnej Gminy Miasta Tarnowa, który tworzą Małopolskie Laboratorium Budownictwa Energooszczędnego w Krakowie wraz z Poligonem Energooszczędności w Tarnowie to ważny krok w kierunku optymalnego przygotowania regionu do czekających nas w najbliższych latach zmian w budownictwie.
Twórcza współpraca na rzecz praktycznego, popartego doświadczeniem, transferu wiedzy i umiejętności z zakresu budownictwa wysoko energooszczędnego pomiędzy uczestnikami przedsięwzięcia tj. naukowcami i studentami, producentami i wykonawcami oraz nauczycielami i uczniami szkół zawodowych jest wzorem dla innych oraz gwarancją spełnienia ww. dyrektywy.
Lokalizacja
Budynek Poligonu Energooszczędności powstał na terenie Zespołu Szkół Budowlanych w Tarnowie przy ulicy Siewnej 14
Stan docelowy
Budynek ten o całkowitej powierzchni użytkowej 436,68 m2 składa się z dwóch części:
• wysokiej jednokondygnacyjnej, w której skład wchodzą: hala nr 1 i nr 2 (obie wyposażone w suwnicę o udźwigu 2,5 t), oraz….
• niskiej jednokondygnacyjnej, w której oprócz pomieszczeń socjalno-administracyjnych (szatnie, sanitariaty, jadalnia, biuro, magazyny) znajduje się sala wykładowa wyposażona w stanowiska komputerowe, na których odbywa się planowanie części praktyczno-wdrożeniowej realizowanej w halach nr 1 i nr 2 oraz wstępna obróbka zebranych danych pomiarowych
Rola poligonu
Dzięki realizacji projektu możliwe jest prowadzenie następujących badań:
– pomiary zużycia nośników energii w budynku oraz poszczególnych jego strefach, przy zastosowaniu różnych (badanych) technologii i instalacji.
– pomiary temperatury, wilgotności, komfortu cieplnego w pomieszczeniach przy zastosowaniu różnych rozwiązań materiałowo – konstrukcyjnych, różnych strategii ogrzewania, wentylacji i
chłodzenia oraz systemów sterowania oświetleniem,
– pomiary charakterystyk cieplnych badanych przegród budowlanych,
– badania i modelowanie zysków ciepła od promieniowania słonecznego przez przegrody przeźroczyste do pomieszczeń,
– badania i modelowanie zysków ciepła od promieniowania słonecznego przez przegrody nieprzeźroczyste do pomieszczeń,
– badania wpływu poszczególnych sposobów oszczędzania energii w budynku na jego kwalifikację energetyczną.
Realizacja programu badawczego w laboratoriach MLBE i PE służy opracowaniu podstaw naukowych:
– ochrony cieplnej,
– termomodernizacji budynków,
– wykonywania i użytkowania instalacji sanitarnych,
– projektowania budynków energooszczędnych i pasywnych,
– wykorzystania energii ze źródeł odnawialnych,
– monitorowania energetycznego budynków w warunkach eksploatacyjnych
Efektem działań MLBE i PE jest również rozwój metod badań podstawowych i ocena wyrobów budowlanych oraz elementów instalacji sanitarnych w zakresie właściwości cieplnych i wilgotnościowych. W szczególności badania te dotyczą:
– przewodności cieplnej (komora klimatyczna),
– oporu cieplnego (komora klimatyczna),
– współczynnika przewodzenia ciepła przez przegrodę wielowarstwową,
– różnych form zwiększenia oporu cieplnego przegrody,
– dynamiki transportu ciepła przez przegrody budowlane (modelowanie opóźnienia czasowego i tłumienia amplitudy dla przegrody nieprzeźroczystej),
– weryfikacji doświadczalnej własności przegród z uwzględnieniem mostków cieplnych w ujęciu trójwymiarowym.
Wyniki badań podstawowych poszczególnych elementów budynku prowadzonych w zmiennych warunkach klimatycznych dają pełny obraz zachowań tych elementów.
Mogą stanowić bazę do opracowania procedur oraz wydawania znaków jakości dla danej technologii,
a w konsekwencji zastosowania jej w budownictwie wysoko energooszczędnym.
W zakres problematyki i związanych z nimi metodologii badawczych wchodzą także:
– badania kamerą termowizyjną,
– obrazowanie termograficzne w ujęciu trójwymiarowym za pomocą skanera 3D,
– badania szczelności budynków blower door test,
– badania komfortu cieplnego,
– badania wpływu uszkodzeń konstrukcji na ochronę cieplną,
– opracowywanie charakterystyk środowiskowych i energetycznych budynków i wyrobów budowlanych, w cyklu życia metodą LCA,
– charakterystyki, świadectwa i audyty energetyczne budynków.
Działalność Poligonu Energooszczędności ma charakter laboratoryjno – wdrożeniowy.
Jego podstawową funkcją jest testowanie na modelowych obiektach technologii badanych przez Politechnikę Krakowską w MLBE.
PE stanowi także wsparcie nowoczesnego kształcenia zawodowego.
Istotną wartością dodaną jest możliwość praktycznego obcowania uczniów ZSB z najnowszymi rozwiązaniami technologicznymi budownictwa energooszczędnego oraz zastosowaniem w nich energii odnawialnych, w których źródła (pompa ciepła, solary, fotowoltaika) jest wyposażony Poligon Energooszczędności.

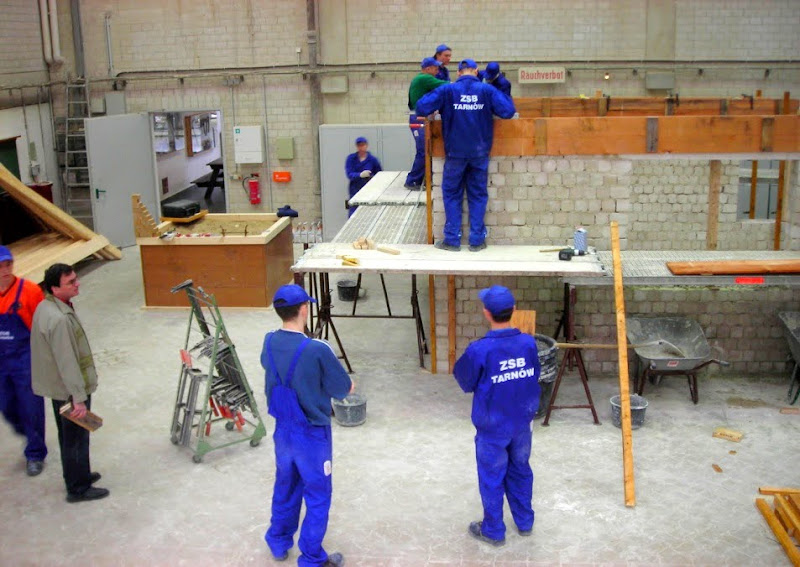

Nabyte na początku umiejętności i doświadczenia znajdą zastosowanie przy wznoszeniu w technologii zależnej od programu badawczego, modelowych obiektów badawczych – domków – wewnątrz lub na zewnątrz hal.
W trakcie lub po wybudowaniu modelowego domku zostaną zainstalowane odpowiednie dla przyjętego planu badań urządzenia pomiarowe (czujniki, liczniki, detektory) sprzężone z komputerem.
Specjalistyczne oprogramowanie pozwoli na gromadzenie i wstępną obróbkę zebranych danych.
Galeria zdjęć:
